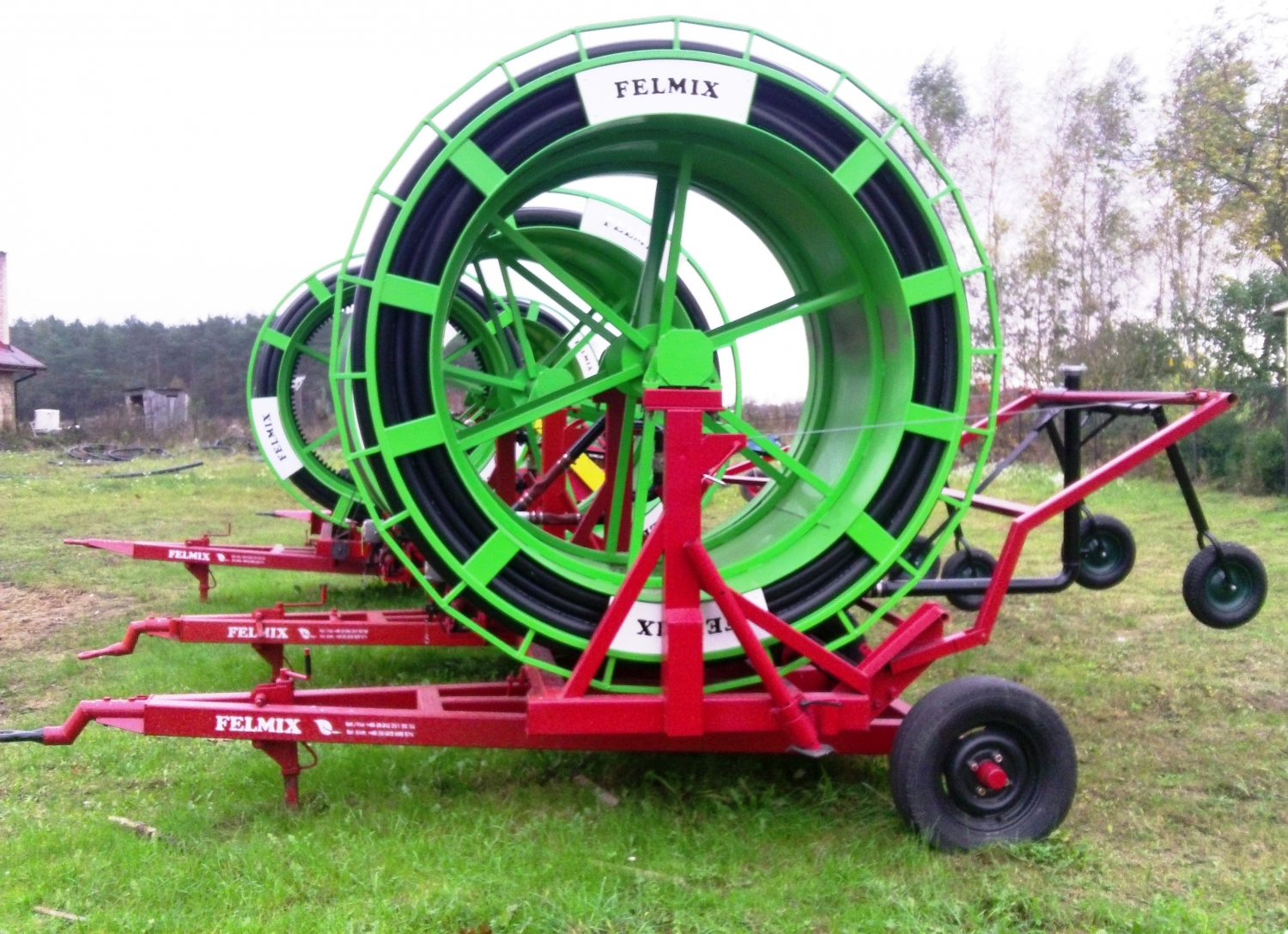

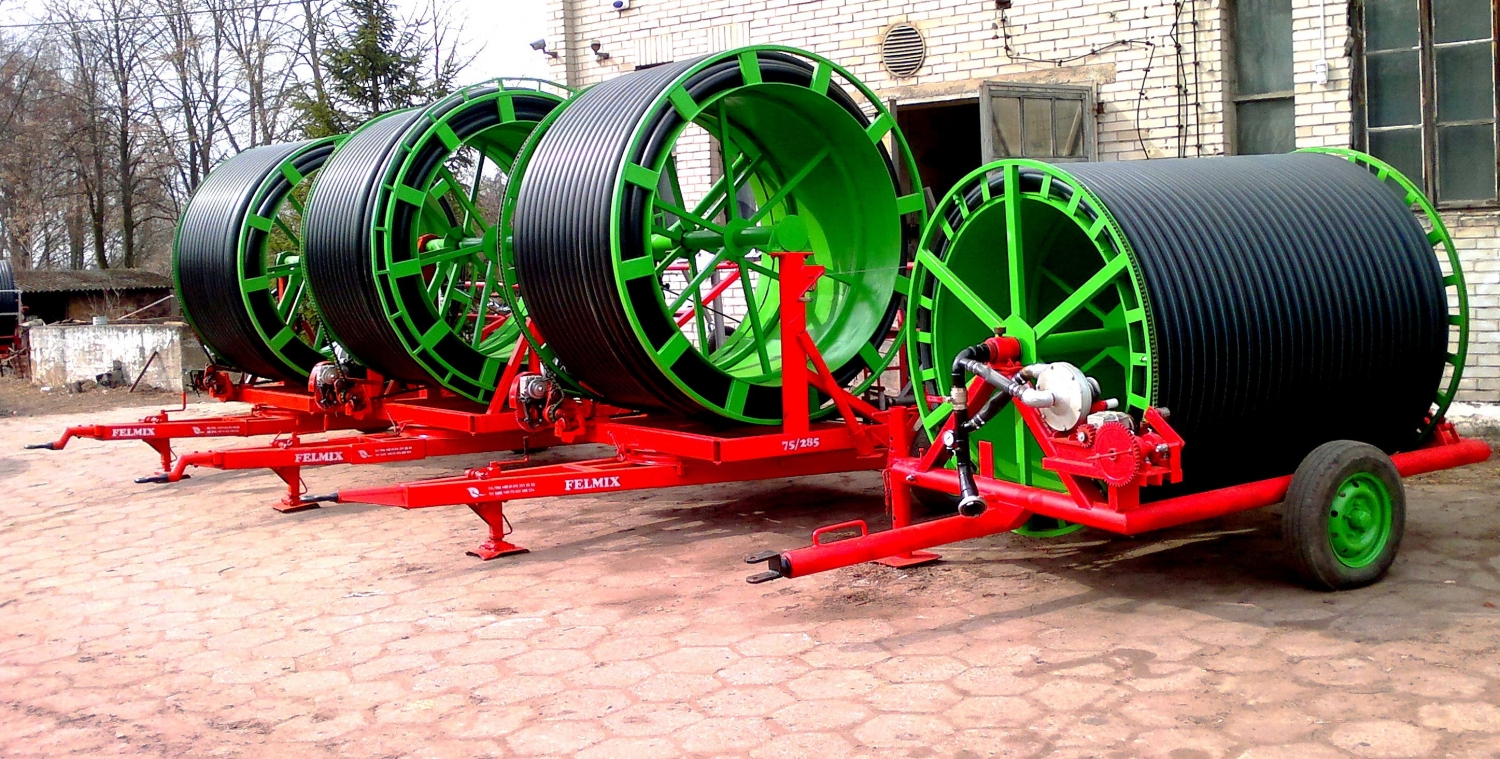

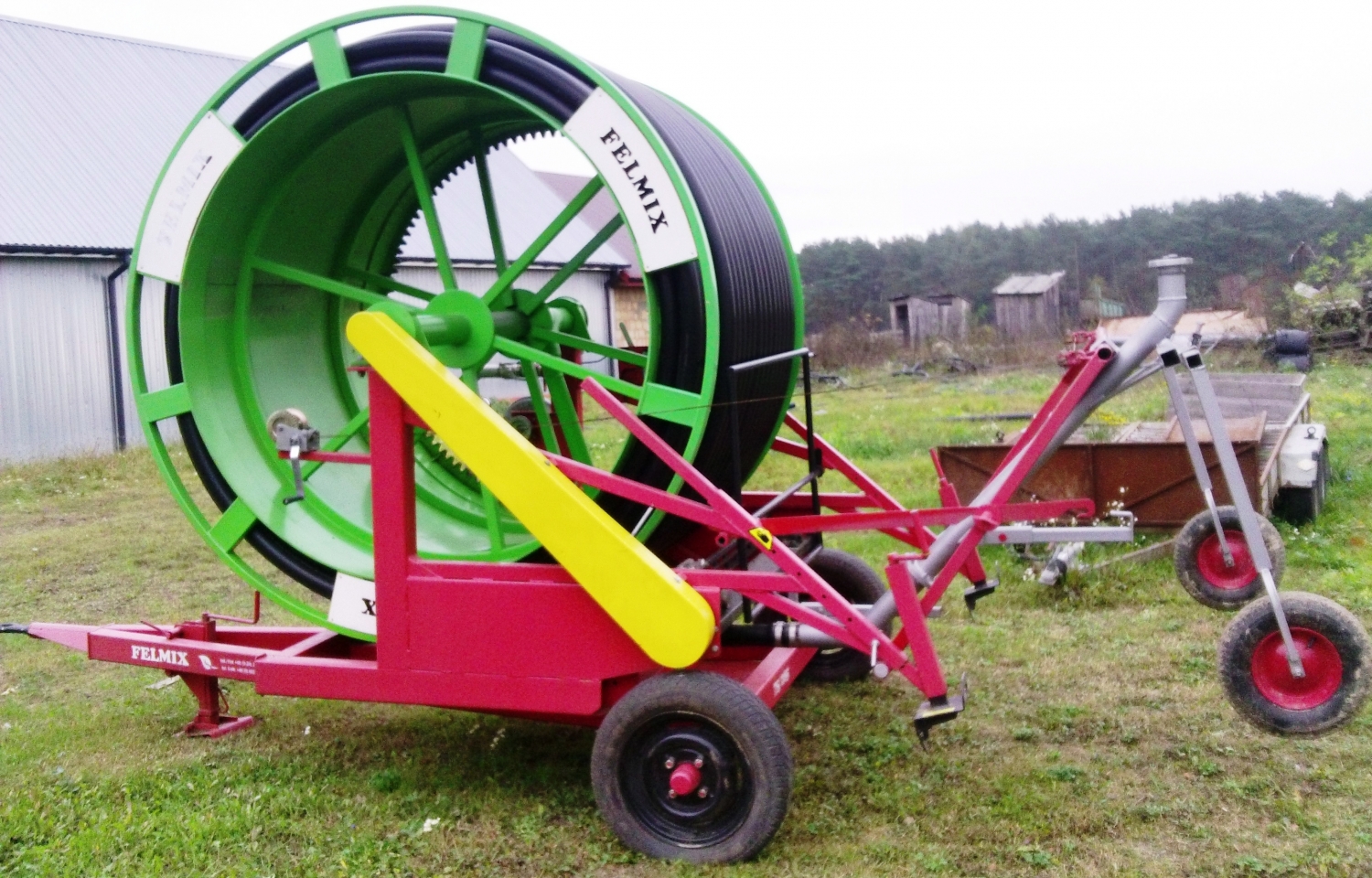

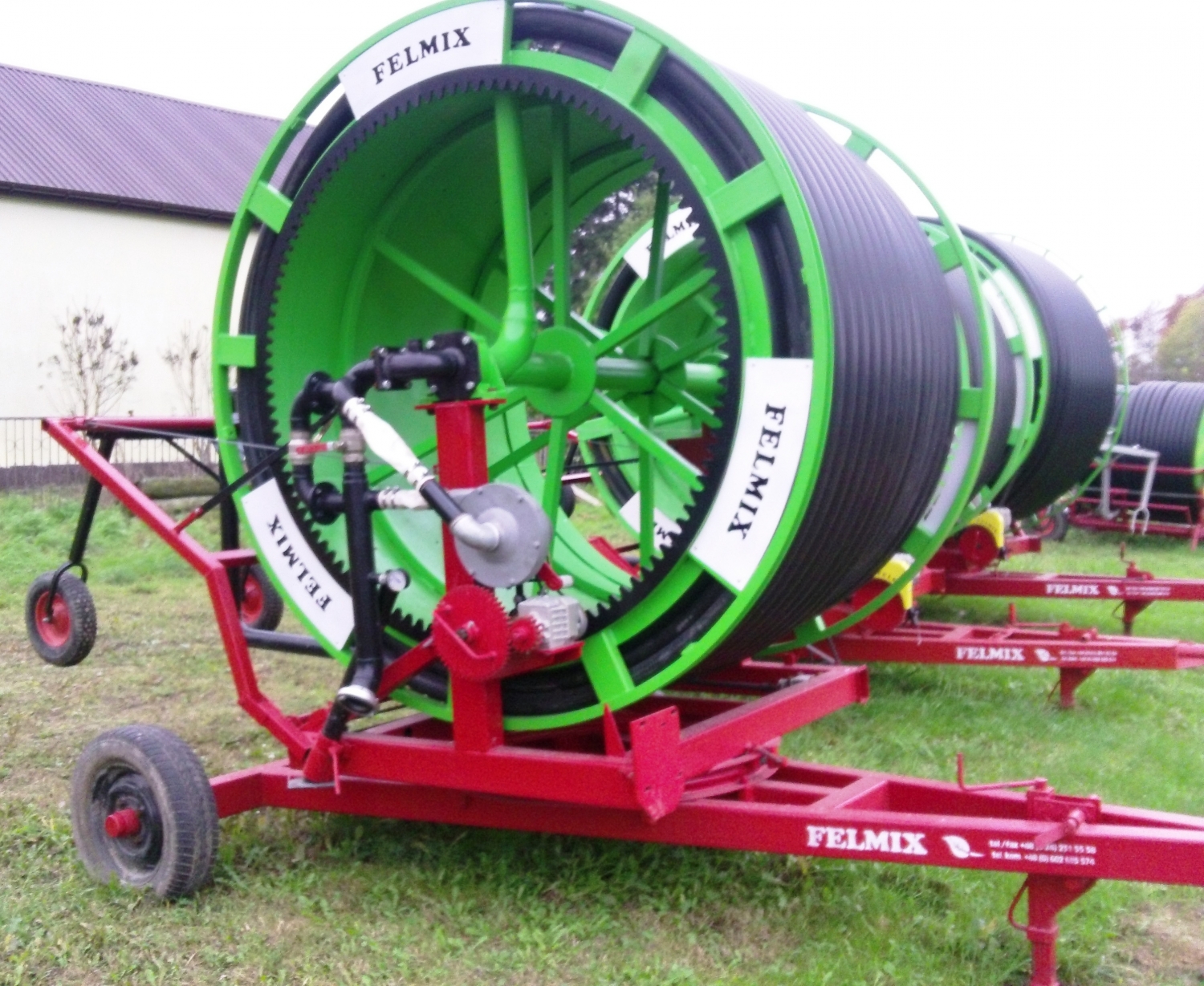

Deszczownie szpulowe

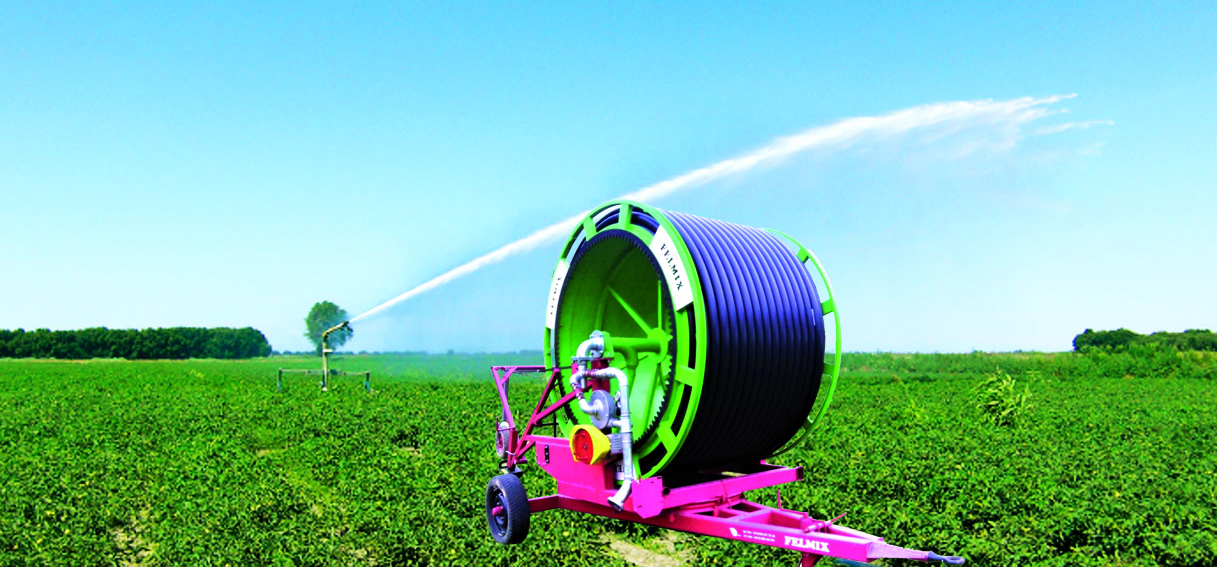

deszczownia Odra Felmix

Węże deszczowni szpulowych wykonane z polietylenu charakteryzują się dużą elastycznością, odpornością na przeciąganie oraz odpornością na ścieranie. Oferowane przez firmę Felmix deszczownie szpulowe wyposażone są w węże o średnicach 40, 50, 63, 75, 82, 90, 100 mm.

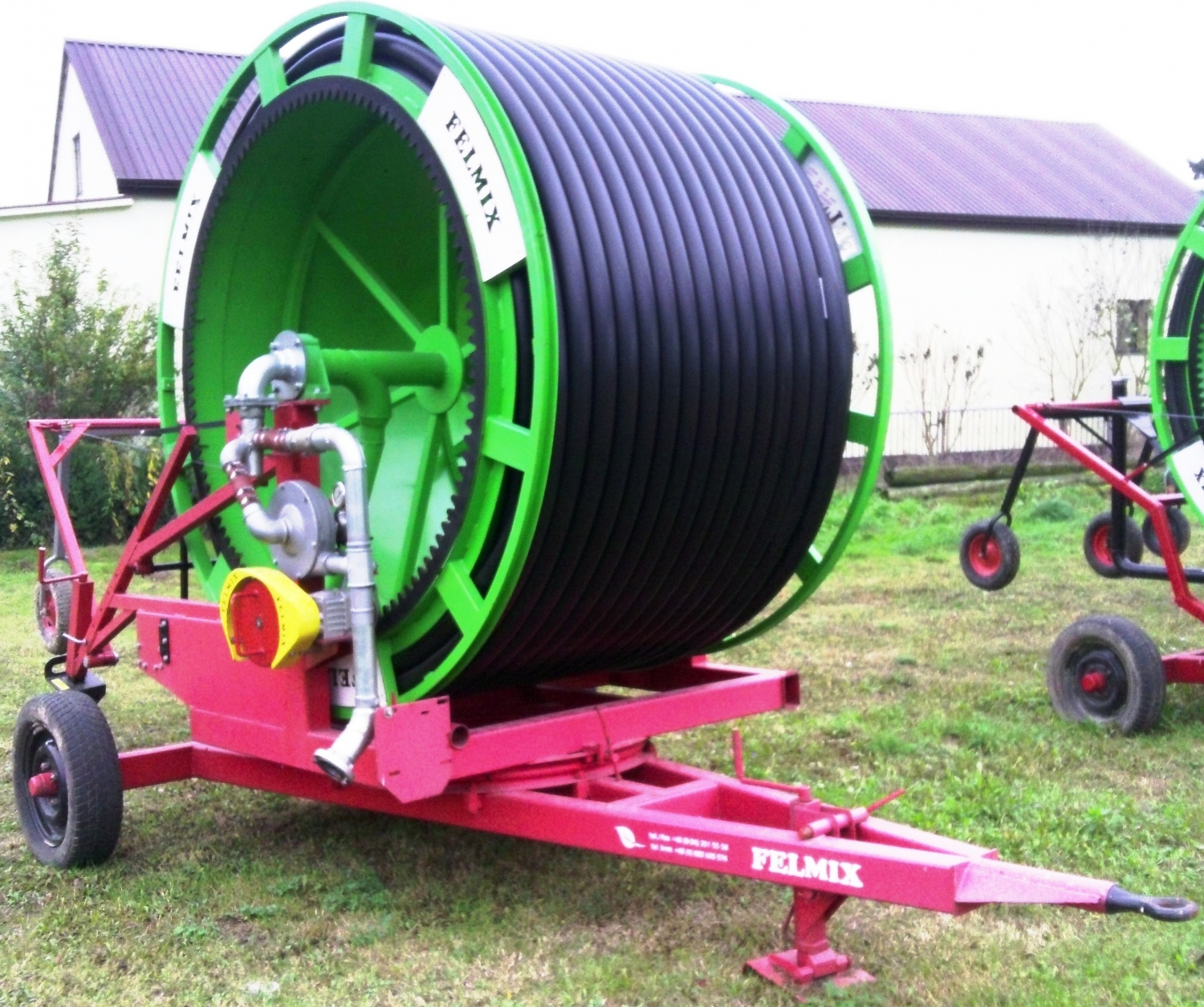

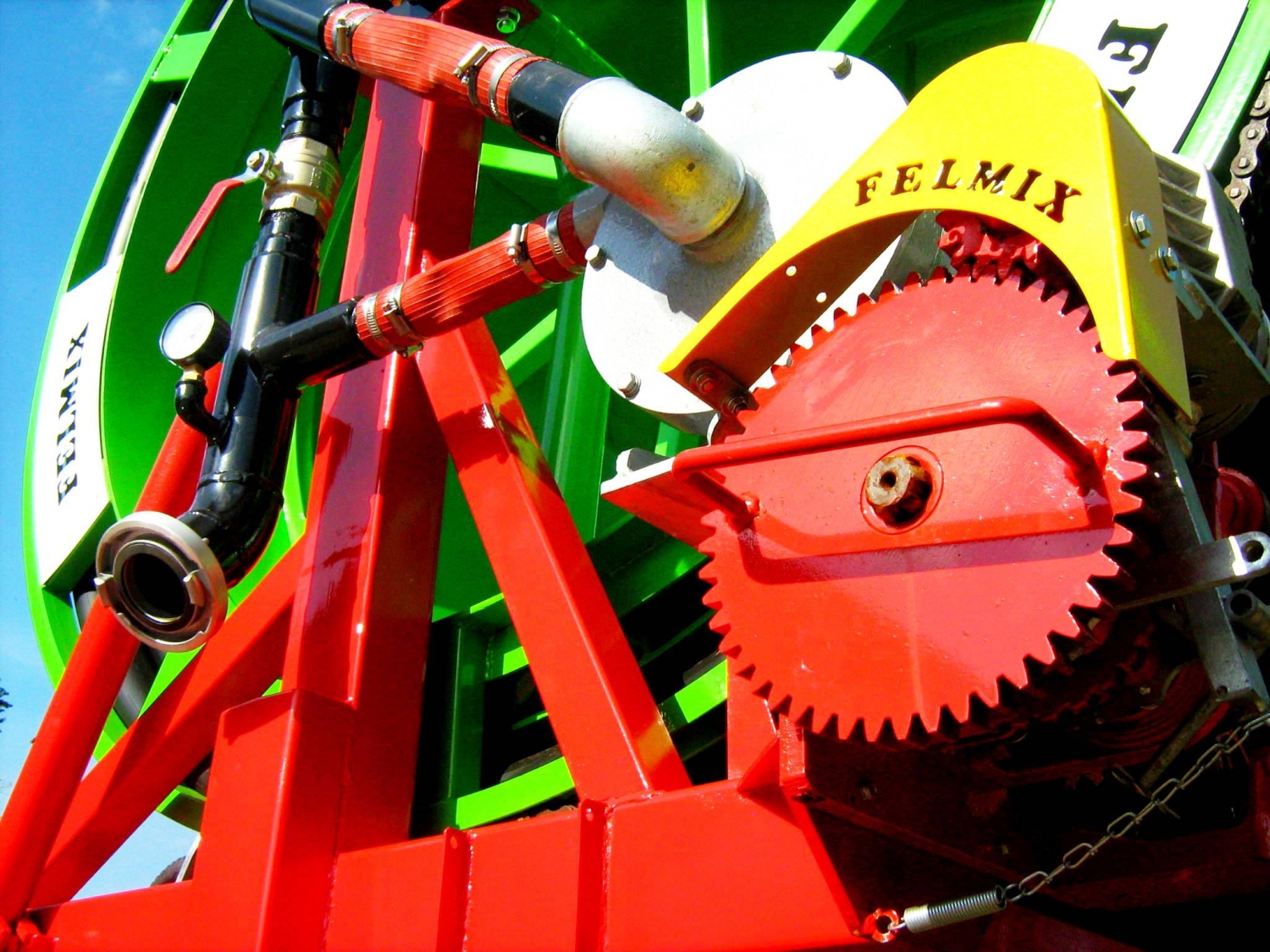

Mechanizm zwijania jest kluczowym elementem każdej deszczowni szpulowej. Składa się on z turbiny wodnej, przekładni jedno lub wielostopniowej oraz przekładni zębatej lub łańcuchowej: małego koła na wyjściu z przekładni i dużego na szpuli.

Mechanizm układania węża to wałek z naciętymi spiralnie rowkami lewo i prawoskrętnymi, który napędzany jest przekładnią łańcuchową. Napęd przekazywany jest przez wał (oś) szpuli. W nacięciach wałka układacza umieszczony jest wodzik, popularnie zwany kamieniem układacza wmontowany do tulei. Tuleja wyposażona w rolkowy mechanizm-klamrę, przez którą przechodzi wąż. Poruszając się poprzecznie do szpuli w obu kierunkach następuje precyzyjnie układanie węża na obwodzie szpuli, zwój po zwoju.

Wózek zraszacza połączony jest z wolnym końcem węża. Służy do dystrybucji wody na powierzchnię pola.

Zraszacz służy do równomiernego rozprowadzenia wody na nawadnianą plantację. W zależności od wydatku i ciśnienia wody zasięg strugi zraszacza może wynosić od kilkunastu do kilkudziesięciu metrów.

Korektor prędkości liniowej węża to układ dźwigni połączonych z trójdzielnym zaworem (by-pass). Przy każdorazowym nawinięciu warstwy węża zwiększa się średnica we wnętrzu szpuli i teoretycznie zwiększałaby się prędkość przemieszczania wózka ze zraszaczem. Korektor po każdej nawiniętej warstwie węża powoduje przydławienie strumienia wody przed turbiną.

Mechanizm kotwiący deszczowni szpulowej służy do zablokowania całej maszyny przed rozpoczęciem pracy. Są to najczęściej trójkątne kotwy wbijane do ziemi za pomocą mechanizmu śrubowego lub siłownikami hydraulicznymi.

OPCJE DODATKOWEGO WYPOSAŻENIA DESZCZOWNI

✔ zawór zrzutowy
✔ zawór zamykający
✔ kompresor do opróżniania deszczowni
✔ hydrauliczny obrót, podnoszenie zaczepu i wydźwig wózka, stóp podporowych
✔ wózek asymetryczny
✔ wózek z dwoma mniejszymi zraszaczami

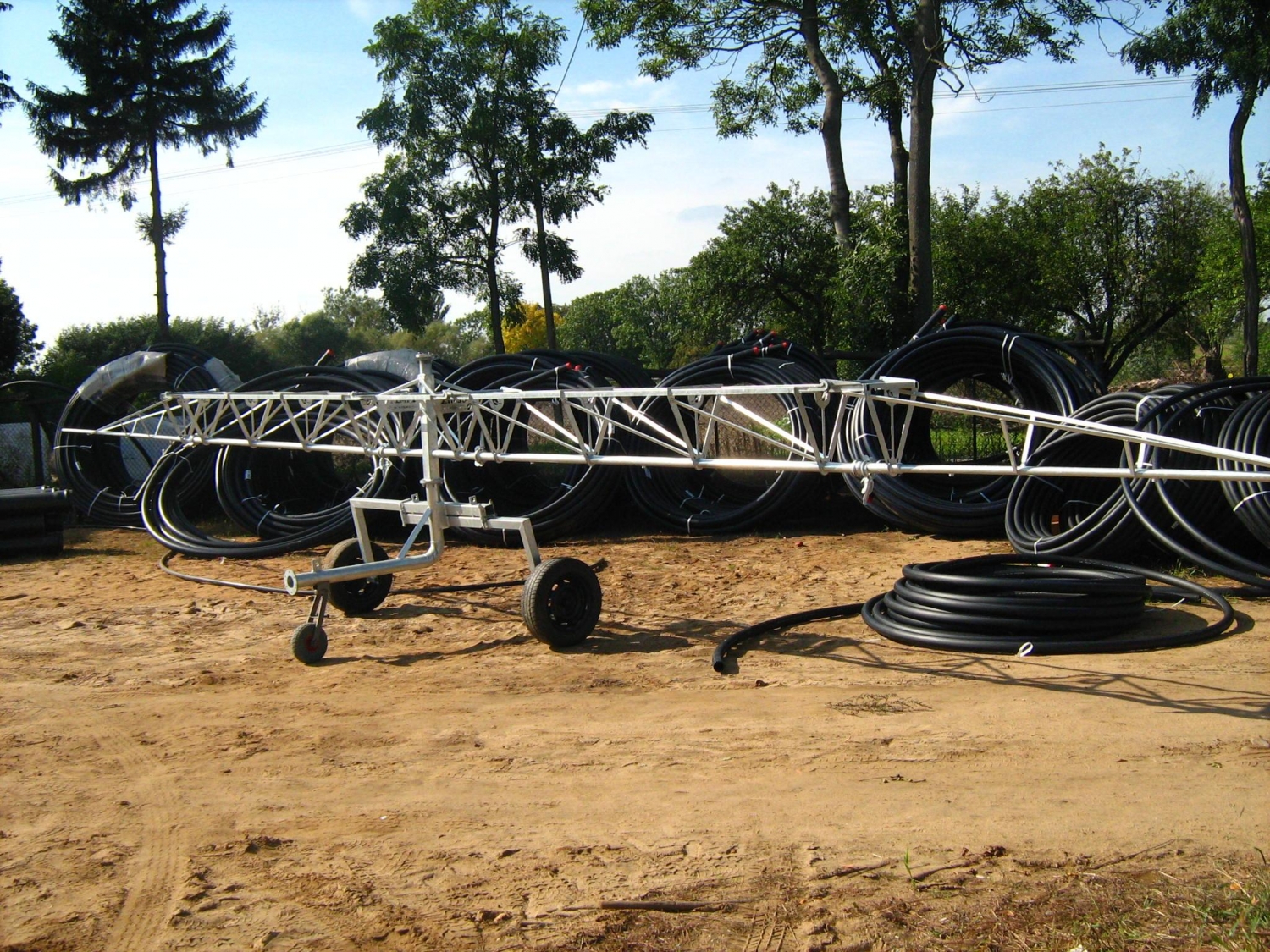

✔ konsola zraszająca produkcji Felmix
✔ komputery sterujące
✔ napęd obrotu szpuli elektryczny lub z silnikiem spalinowym
